понедельник, 26 декабря 2011 г.

Обзор новых продуктов Ubiquiti 2012 г

Недавно компания Ubiquiti Networks. анонсировала новую линейку своих продуктов и технологий. Начнем с технологий - AirSync синхронизация приёма и передачи по времени между базовыми станциями через GPS. Это несомненно нужно полезно и позволит наконец-то использовать несколько базовых станций на одной частоте с одной вышки. AirBeam - Новая антенна для работы в 5 ггц . Нас обещают +6-8 dbi усиление сигнала. Повышение на 15-20% пропускной способности у клиентов. Увеличение CCQ. AirOS 5.5 - Выйдет наконец финальная версия(хотя как показывает практика их Beta вполне стабильна даже для работы на production). В которой нам обещают стабильную и качественную работы AirMax, vlan support, Radius mac autefication, DHCP relay, Dynamic ACL Managment, и многое другое. К стати они так-же поделились планами на версию AirOS 5.6. Планируется полная поддержка IPv6, UBNT SNMP MIB (давно пора так как почти на всех девайсах UBNT невозможно посмотреть загрузку процессора и другие не менее важные показатели). DHCP reservation, Multiple SSID Support. Надеюсь в ближайшее время это все появится. Aircontroller - инструмент для управление AirOS, удобный, быстрый, многофункциональный. Сам отображает топологию радио сети, сам покажет их расположение на карте(если железки с GPS), Упрощает контроль и администрирование сети. Toughswitch - Наконец - то свитч от UBNT. Реально необходимая вещь. Это один из немногих свитчей с PoE на 24/48v в своём ценовом диапазоне.Кроме этого свитч умеет отдавать статистику по SNMP (правда пока неизвестно какую именно). Поддерживает Vlan,STP,Bonding, и 8 GB портов. 8 gb портов с PoE очень пригодятся для подключения таких девайсов как Rocket Titanium. От обычного Rocket он отличается наличием гигабитного порта, GPS модуля и металлического корпуса.Теперь то можно будет наконец попробовать построить канал больше 100 mbps на оборудовании Ubiquiti. Все эти продукты будут доступны для заказа уже с середины января - если верить Украинским поставщикам. Так что при долгосрочном планировании сети не забудьте про эти без сомнения интересные новинки.
Проблема с Ubiquiti NanoBridge M2/M5/Rocket M5
Довольно давно работаю с оборудованием есть пара сотен бриджей M2/M5. Пара десятков Рокетов для магистралей. С этого лета обнаружил неприятную особенность. После непродолжительного периода ethernet порт произвольно переключался в 10 mbps full. Под непродолжительным периодом я имею ввиду от 1 до 4 месяцев.
Предпринятые меры по исправлению а именно:
переобжим кабеля
полная замена кабеля
замена PoE
замена сетевой карты
смена прошивок для девайсов.
После долгих и мучительных переговоров с поставщиками было выяснено что на данных устройствах действительно наблюдается подобны брак. И по моим подсчётам ок 1% девайсов все таки переходят в 10 mbps full. После этого все давайсы (даже с прошедшим сроком гарантии) у меня приняли.
Но осадок остался так как многие мои поставщики не хотели принимать девайсы - пытаясь доказать нарушение условий безопасного эксплуатирования(отсутствие грозозащиты. и .т.д.).
Так что будьте бдительны и не отдавайте деньги за ремонт этих девайсов так как эти поломки - это не ваша вина.
Обзор настройка TP-Link TL-SL2210WEB.

TP Link TL SL 2210 WEB представляет из себя обыкновенный 10+1+1 управляемый свитч под 19 стойку в железном корпусе. Хотя управляемый это громко сказанно. Вкусностей типа SNMP мониторинга, managment vlan, loopback detection, STP, и многих других.
Но зато есть 2 gb порта 1 ethernet, 1 SFP, что не может не радовать. хотя у меня не получилось промустить через него больше 400 mbps это очень прилично для свитчей такого класса. Еще есть поддержка vlan. Port-based VLAN или 802.1Q Tag VLAN на выбор пользователя. Кроме этого из полезностей можно выделить: Storm Control, Ping, Port-based Priority, Port Mirroring, Virtual Cable Test.
Также поддерживаются Dynamic binding, Static MAC Address, Filtering MAC Address, Port Trunking, но сейчас их поддерживают все управляемые свитчи стоимостью более 20$.
В настройке TP-Link TL-SL2210WEB прост до невозможного. Все действия производятся через web интерфейс, под каждым пунктом меню есть подсказка. Поэтому любому технически грамотному специалисту не составит труда разобратся с настройкой даже тех технологий о которых од до этого и не слышал. Не говоря уже о таких основных настройках как разруливание Vlan -ов, или обновление прошивки. Единственное что надо знать об этом свиче это:
default ip - 192.168.0.1
login supervisor
passwd supervisor.
Но в большинстве случаев это информация и так присутствует на наклейке под свитчем.

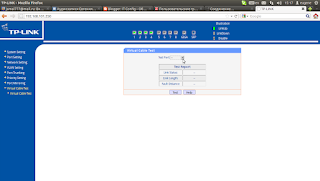

Вот скрины web интерфейса TP-Link TL SL 2210 WEB.









Резюмируя - хочется сказать что за свои деньги - это вполне приличный агрегат способный быть ядром небольшой но управляемой сети.

среда, 21 декабря 2011 г.

Juniper OS Обучение

 Не так давно в сети искал достойную информацию по JunOS и по конфигурации этих железок. НО всеже нашел одну интересную книжку. Точнее не книжку а пособие. На русском подробно в картинках и как раз о самом главном в Junos - об отличии от Cisco. Я считаю что это пособие подходит как раз для людей который хотят попробовать что либо отличное от Cisco но не знают с чено начать.
Вот несколько скриншотов с курса.
Ну а сам курс можно скачать тут.

пятница, 9 декабря 2011 г.

Настройка VoIP шлюза ASUS AX-125

Голосовой шлюз ASUS AX-125 - это белая коробочка более похожая на роутер так как имеет 1 wan port, 4 lan, 2 phone. При этом изначально не умеет работать в режиме бриджа поэтому без перепрошивки в ASUS AX-125 доступен только NAT. Его мы и будем сегодня настраивать.
1. Включаемся в Lan порт.
2. Подключаемся к нему браузером (default ip ASUS AX-125 192.168.1.1 admin/admin)

3. Настраиваем Lan.
Хотя он по умолчанию настроен но галочку включения DCHP всеже поставить надо.

Нажимаем apply

4. Настраиваем Wan. Нам доступны следующие методы подключения: Dhcp Client, Static IP, PPPoE. Мы будем настраивать Static IP, поэтому просто впишем ip/netmask/gw/dns.Нажимаем apply

5. Если необходимо укажем managment vlan


6. Настройка VoIP. Вкладка SIP Server.
Настраиваем поля:
Server Address:
Server Port:
Registration Expiration:
Phone Number:
Display Name:
User Name:
Password:
Нажимаем apply


Этого достаточно чтобы ваш ASUS AX-125 заработал.
Остальные настройки по вашему желанию. И не забываем нажимать apply чтобы изменения сохранились.

Настройка Mikrotik RouterBOARD 493G + Mikrotik RouterBOARD R52Hn MiniPCI + Ubiquiti RocketDish 5G: 5GHz строительство канала 20 км 200 mbps full duplex

Итак имеем 2 RouterBOARD 493G — отличные маршрутизаторы 9 гигабитных портов (если запитывать через PoE то 8x1000 1x100), 3 pci слота. В pci Мы как раз и вставим карту RouterBOARD R52Hn MiniPCI — которая хорошо себя зарекомендовала в работе как в 2.4 диапазоне так и в 5ггц. Для такого расстояния и требуемой пропускной способности канала нужна серьёзная антенна. Я выбрал RocketDish 5G: 5GHz довольно мощное блюдце не смотря на то что всего 60 см. Итак перейдем к настройке.
База. Настройки довольно тривиальна для mikrotik.Я об этом уже писал здесь
1. Подключаум Mikritik R52Hn к Mikritik 493G
2. Подключаемся через Winbox по MAC адрессу
3. Создаем интерфейс Bridge1.
4. Закидываем туда интерфесы Wlan1 и необходимые EthXX
5. Создаем managment Vlan.


6. Настраиваем IP адреса и шлюз.

7. Настраиваем Wlan interface.



7 Пункт распишу более подробно.
Mode bridge
Band 5Ghz-onle-N
Chanel Width 20/40Mhz HT Adove
Frequebcy Ваша частота из диапазон 5200-5800
SSID — имя базовой станции. По этому имени клиент ищет свою БС
Wireless Protocol — nv2 — В последней прошивке как раз для этого протокола увеличили пропускную способность на 15%
Frequebcy mode — superchanel
Остальные настройки можно оставить по умолчанию.

Настройка клиента идентична за исключением пункта 7
Mode - Station WDS

На этом настройка законченна. Теперь необходимо хорошо отюстировать антенны, благо на Ubiquiti RocketDish стоят крепления которые это позволяют. У меня получился уровень сигнала -55dbi что в 40 mhz позволила гонять трафик реально до 200 mbps в дуплексе (хотя это speedtest. Реального upload в таком объеме ещё небыло). Если есть вопросы по настройке mikrotik пишите.
В следуюшей статье я напишу о том как привязать к Mikrotik RouterBOARD 493G 2 карточки RouterBOARD R52Hn MiniPCI и сделать автоматическое переключение между каналами (резервирование каналов на подобии этого)
